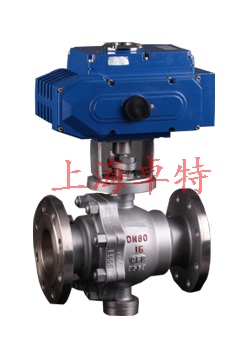

■ 固定式電動球閥 產品特點
1，雙阻塞與排放功能：固定球閥采用彈簧預緊浮動閥座，無論閥門處于全開或全關狀態時，上下游側的閥座使流體阻斷，閥體中腔滯留物通過排放閥排泄。
2，自動泄壓功能：閥門體腔停留介質溫度升高而引起異常升壓時，不需通過安全閥，而僅靠閥座功能就可自動泄壓，這對保證閥門在輸送液體介質時的安全性非常重要。
3，防火安全結構：閥門都具備防火安全功能，其設計、制造均遵循API 607和API 6FA 規范要求。
4，密封緊急注脂救護：由于介質中的異物或火災造成閥座密封意外失效，注脂閥提供了與注脂槍的快速連接，方便快捷地將密封脂注入到閥座密封部位，緩解泄漏。
5，可靠的閥桿密封和低操作力矩：除了設置標準密封套圈外，填料壓蓋上也設置了“O”型密封圈，雙重密封保證了閥桿密封的可靠性；增設的石墨填料和密封脂注入使火災后的閥桿泄漏降至最低。閥桿滑動軸承和止推軸承使閥門操作輕便。
6，閥桿可加長：根據安裝或操作的需要，可對閥門閥桿進行加長。加長桿球閥，特別適用于城市煤氣等需要埋地鋪設管線的場合。加長閥桿尺寸按客戶需要確定。
7，操作靈活：采用具有小摩擦系數和良好自潤滑性的閥座和閥桿軸承，大大地減少了閥門的操作扭矩。因此即使在沒有提供密封潤滑脂的情形下，也能夠長期靈活自如地對閥門進行操作。
8，方便安裝電動、氣動執行器，節省安裝空間。配用ZTD、ZTHQ等系列電動執行機構，AC220V或AC380V電源即可控制運轉，對閥門進行開關控制。
■ 固定式電動球閥 技術參數
|
公稱通徑
|
DN(mm)
|
50～350
|
|
公稱壓力
|
PN(MPa)
|
1.6
|
2.5
|
4.0
|
6.4
|
|
試驗壓力(MPa)
|
強度試驗
|
2.4
|
3.75
|
6.0
|
8.6
|
|
密封試驗（水）
|
1.76
|
2.75
|
4.4
|
7.04
|
|
密封試驗（氣）
|
0.6
|
|
泄 漏 量
|
A級（軟密封）、V級（硬密封）
|
|
設計標準
|
GB／T12237-1989
|
|
法蘭連接尺寸
|
GB／T9113.1-2000、JB/T79-94、HG20592-1997
|
|
結構長度
|
GB／T12221-2005，ISO 5752/EN558-1
|
|
壓力溫度額定值
|
GB/T12224-2007、ASME
B16.34-2003、ISO 7005-1
|
|
壓力試驗
|
GB／T 13927、JB/T9092-1999
|
|
適用介質
|
水，污水，蒸汽，空氣，各種油類，酸類，堿類，鹽類等。
|
|
適用溫度
|
聚四氟乙烯≤150℃，合金硬密封≤550℃
|
|
驅動方式
|
電 動
|
|
電動執行器
|
ZTD型、ZTHQ型、DZW型、用戶指定產品
|
|
防護等級
|
IP54/IP67/IP68
|
|
控制形式
|
開 關 型
|
|
電 壓
|
AC220V/AC380V/AC110V/DC24V
|
■固定式氣動球閥 主要零件材質
|
零件名稱
|
材 料
|
|
閥 體
|
WCB、CF8、CF8M
|
|
球 體
|
2Cr13、CF8、CF8M
|
|
密 封 圈
|
PTFE、PPL、2C13+滲氮、304/316+STL合金
|
|
閥 桿
|
2Cr13、CF8、CF8M
|
|
閥座彈簧
|
17-7PH
|
|
閥座支撐圈
|
2Cr13、304、316
|
|
止推軸襯
|
PTFE、石墨
|
|
填 料
|
PTFE、石墨
|
■固定式電動球閥 外形尺寸 單位：mm
|
DN
|
H
|
L1
|
L2
|
1.6MPa
|
2.5MPa
|
電動執行器
|
|
L
|
D
|
D1
|
N-D
|
L
|
D
|
D1
|
N-D
|
|
50
|
244
|
260
|
109
|
216
|
165
|
125
|
4-18
|
216
|
165
|
125
|
4-18
|
ZTD-10
|
|
65
|
278
|
286
|
120
|
241
|
185
|
145
|
4-18
|
241
|
185
|
145
|
8-18
|
ZTD-15
|
|
80
|
304
|
286
|
120
|
283
|
200
|
160
|
8-18
|
283
|
200
|
160
|
8-18
|
ZTD-20
|
|
100
|
353
|
340
|
142
|
305
|
220
|
180
|
8-18
|
305
|
235
|
190
|
8-23
|
ZTD-40
|
|
125
|
518
|
480
|
174
|
356
|
250
|
210
|
8-18
|
381
|
270
|
220
|
8-25
|
ZTD-60
|
|
150
|
592
|
538
|
206
|
394
|
285
|
240
|
8-23
|
403
|
300
|
250
|
8-25
|
ZTD-100
|
|
200
|
685
|
568
|
226
|
457
|
340
|
295
|
12-23
|
502
|
360
|
310
|
12-25
|
DZW-15
|
|
250
|
816
|
660
|
260
|
533
|
405
|
355
|
12-25
|
568
|
425
|
370
|
12-30
|
DZW-20
|
|
300
|
940
|
740
|
394
|
610
|
460
|
410
|
12-25
|
648
|
485
|
430
|
16-30
|
DZW-30
|
|
350
|
1015
|
830
|
430
|
686
|
520
|
470
|
16-25
|
762
|
550
|
490
|
16-34
|
DZW-45
|
以上尺寸為PTFE密封尺寸，硬密封以及PN40壓力以上的配置參數尺寸，配ZTHQ或DZW型電動執行器的參數，請與銷售部聯系！
■ 閥門型號編制說明
|
Q
|
9
|
4
|
7
|
F
|
-16
|
P
|
|
閥門類型
|
動作方式
|
連接方式
|
閥門結構
|
密封材料
|
公稱壓力
|
閥體材質
|
|
Q：球閥
|
9：電動
|
4：法蘭
|
7：固定式
|
F：聚四氟乙烯
|
16：1.6MPa
|
C：碳鋼
|
|
|
|
|
|
H：不銹鋼合金
|
25：2.5MPa
|
P：不銹鋼304
|
|
|
|
|
|
Y：硬質合金
|
40：4.0MPa
|
R：不銹鋼316
|
