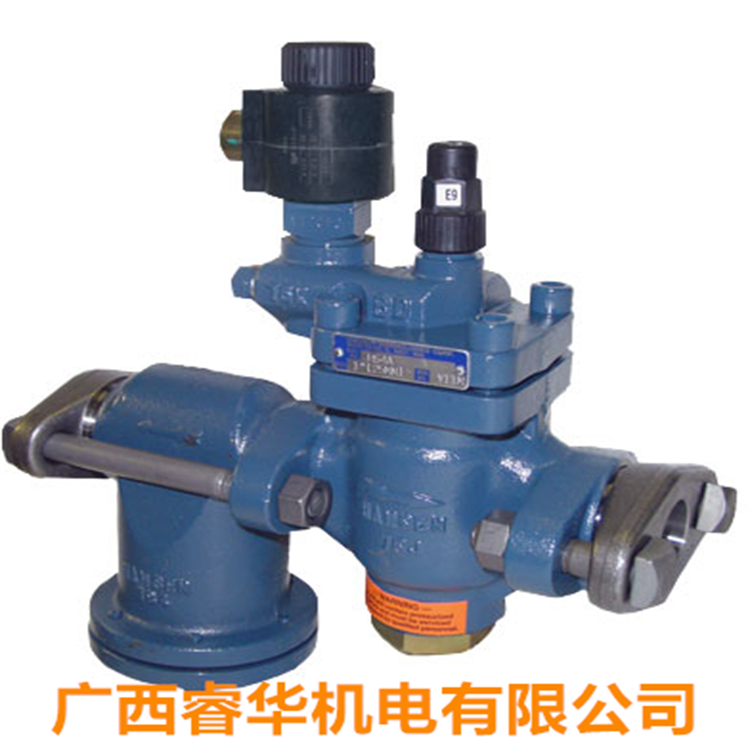

漢森HANSEN-HS4A/1/2-DN20-25蒸發器供液常閉電磁閥的產品簡介
產品介紹
精密制造的、經久耐用的 、設計先進的HS4A電磁閥適用于制冷劑流通開關控制。超強的產品性能在開關時可以克服油污和雜質的粘結，即使在無油的系統中也能良好運行。線圈通電后，電磁閥進口的制冷劑進入活塞上方迫使活塞下移打開閥芯；線圈斷電后，閥門進口制冷劑不再進入活塞上方，關緊彈簧使活塞上移關閉閥芯，則閥門關閉，切斷制冷劑流動。
產品應用
HS4A閥門設計先進、經久耐用、有法蘭連接或焊接，除了適用于R717還適用于R22、R134a、CO2和其它漢森認可的制冷劑及冷凍油。通常應用于制冷劑流通開關，如低壓循環桶供液、蒸發器供液、熱氣融霜、吸氣管路等。（注：對于重力供液或平衡管推薦用漢森無壓差開啟的HCK2或HS9B閥門。）
漢森HANSEN-HS4A/1/2-DN20-25蒸發器供液常閉電磁閥的產品優勢
該閥將現代化設計、新時代材料、先進的加工技術和 嚴格的質量控制結合為一體形成了高品質及 可靠的產品。它的球墨鑄鐵閥體堅固而且比普通鑄鐵表面結實耐用，因此被稱為半鋼(B級鐵)閥。它們能比整體帶裙活塞的閥門更有效地防塵抗污。調節閥都使用強化聚四氟乙烯防塵活塞密封，即使在干燥、無油狀態下仍能可靠運行。絲扣連接導閥更換方便且可適用于所有尺寸的閥門。閥門結合了聚四氟乙烯密封和不銹鋼彈簧關緊。手動開啟桿位于閥體的頂部，避免了灰塵和鐵屑，避免了螺紋卡死。非石棉墊圈是標準件。該閥門除 1-¼"(32mm)以外，尺寸和法蘭與派克Parker R/S A4A型完全相同。可以向漢森特別說明用 1-¼"4孔法蘭來替換 R/S 1¼"A4A型閥門。
安裝說明
儲存過程中調節閥應注意防護，以防灰塵與潮濕。閥體上的箭頭標志標明了制冷工質的正常流向。這種閥門不能防止倒流，必要時附加止回閥。調節閥通常安裝在水平管路上，頂部帶導閥和手動調節閥與地面垂直。切勿旋轉閥體頂蓋的位置，否則閥門將無法運行。制冷系統應當避免接觸灰塵、焊渣和鐵銹顆粒。調節閥 可以組合安裝一只過濾器，過濾器使用較大的、隱藏的標準線圈內置濾網。儀表和儀表閥應安裝在入口和出口處以便進行調試和系統診斷。由于組合著許多調節閥導閥，在龐大的安裝工作中，調節閥標示牌應當與管道系統圖仔細核對，從而保證每個位置都能發揮相應的作用。當使用導閥控制的模塊時，配線前要檢查電壓標示牌 。管路尺寸、錨定過程、閥門等級、系統設計等其它預防措施都要考 慮，以保證閥門開啟或關閉狀態不會發生液錘現象。5”和6”的閥是整體焊接 HA4W型。這種鋼殼調節閥焊接在管路之中可以直接焊接，焊接過程中，手動調節桿應當適當向下旋轉；以避免聚四氟乙烯底座焊接時過熱。必須熟練地對焊縫進行退火操作。推薦給閥體和焊縫刷漆來防止腐蝕。管道使用時要進行包扎防止受潮。閥門維修前，所有的管道連接、閥門底座、密封蓋和封條都要在規定的壓力狀態下進行泄漏測試。
電氣說明
線圈的功率是16W，在額定功率85%~110%之間可以正常工作（24V的線圈功率是19W）。標準線圈是帶18"導線且有1/2"NPSM接頭，可以接地保護，可以選項DIN插拔接頭。所有的線圈都是完全防水的，滿足NEMA 3R（防雨）和NEMA 4（防水，IP 65）要求。線圈只有裝在導閥上才可以通電，否則立即燒壞，為了避免弄彎導閥，裝設接線前可先取下線圈，可以選 擇就地指示燈。
