上正閥門產品簡介:
制造標準:國際標準ISO、德國DIN標準、美國API、ASME標準、歐盟EN標準、日本JIS標準、英國BS標準、俄羅斯標準及中國GB、機械部JB、化工HG標準。閥門壓力:0.04Mpa~50.0Mpa,工作溫度:-196℃-650℃,150LB~3500LB規格:DN15~DN2200;驅動方式:手動、電動、氣動、液動、齒輪傳動等裝置;連接方式:法蘭、焊接、對焊、承插焊、內螺紋、外螺紋、對夾式、卡箍、卡套;閥體材質:銅、球墨鑄鐵、鋁合金、不銹鋼、鑄鋼、碳鋼、鍛鋼、鉻鉬鋼、低溫鋼、鈦合金鋼、WCB、WC6、WC9、20#、25#、A105、F11、F22、304、304L、316、316L等;主導產品:平板閘閥、截止閥、球閥、止回閥、閘閥、蝶閥、切斷閥、保溫閥、燃?xì)忾y、氧氣閥、疏水閥、安全閥、調節閥、平衡閥、減壓閥、旋塞閥、隔膜閥、柱塞閥、針型閥、放料閥、排污閥、排氣閥、過濾器、呼吸閥、阻火器、油田閥門、船用閥門、高溫高壓減溫減壓裝置、液控閥門、程控液動閥、蓄能器式液控裝置、快關式液控裝置、重錘式液控裝置、電動閥門、電動裝置、氣動閥門、氣動裝置及水力控制閥閥門和特種閥門等各種工業閥門、自動化控制閥門、軍工專用閥門、特材稀金閥門、給排水配套閥門等系列產品;上正閥門產品廣泛應用于泵、鍋爐、空壓機、壓縮機、氧氣、石油、化工、燃?xì)狻⒁苯、電力、造紙、食品、制藥、水電站、城市建設及水利工程等行業。

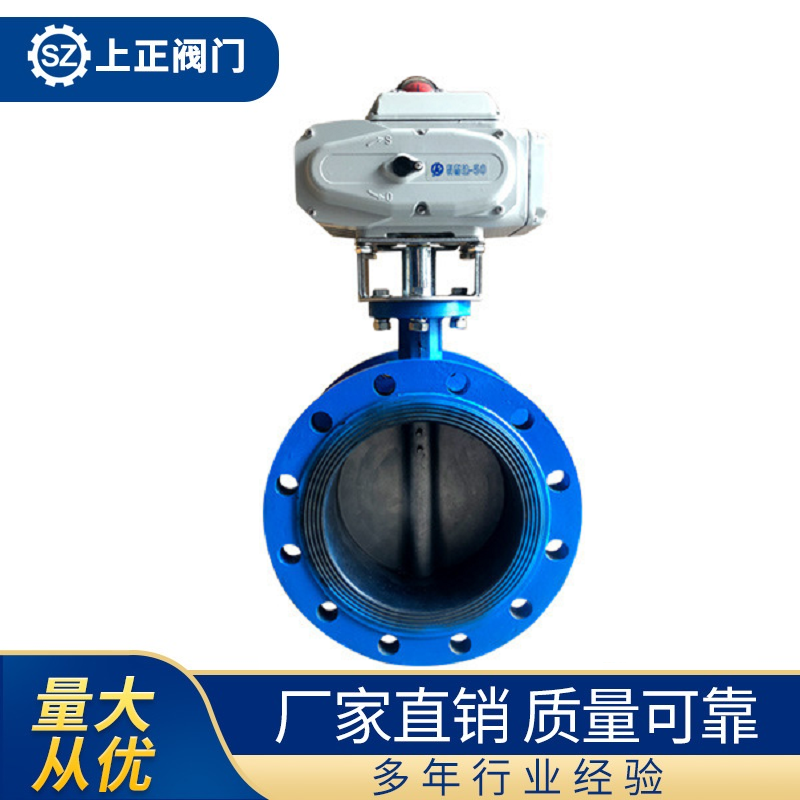

D941X電動法蘭軟密封蝶閥(D941X、D941F、D941N,電動蝶閥、法蘭蝶閥、軟密封蝶閥、****蝶閥、消防蝶閥、襯膠蝶閥、電動軟密封法蘭蝶閥、電動襯膠蝶閥、電動軟密封蝶閥、電動法蘭蝶閥、精小型電動蝶閥、軟密封電動蝶閥、法蘭式電動蝶閥、電動消防蝶閥、電動脫硫蝶閥):溫度≤80~120℃本閥適用介質飲用水、海水、污水、食品、天然氣、蒸汽、油類、酸、堿、鹽、有機化合物,石膏漿液、石灰石漿液、 回收水、工藝水、廢水。廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中,作為調節和截止使用。
D941X電動法蘭軟密封蝶閥主要特點為:
1、設計新穎、合理、結構獨特,重量輕,啟閉迅速。
2、操力矩小,操作方便,省力靈巧。
3、可以任何位置安裝,維修方便。
4、密封件可以更換,密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐弱腐蝕,使用壽命長等特點。
D941X電動法蘭軟密封蝶閥主要技術參數 :
公稱通經DN(mm)
|
50~2000
|
50~1600
|
公稱藥理PN(MPa)
|
0.6
|
1.0
|
1.6
|
密封試驗(MPa)
|
0.66
|
1.1
|
1.76
|
強度試驗(MPa)
|
0.9
|
1.5
|
2.4
|
適用溫度
|
丁腈橡膠:-40℃~90℃氟橡膠:-20℃~200℃
|
適用介質
|
水、空氣、天然氣、油品及弱腐蝕性流體
|
泄漏率
|
符合GB/T13927-92標準
|
驅動方式
|
蝸輪傳動、電動、氣動、液動
|
D941X電動法蘭軟密封蝶閥主要零部件材料:
零件名稱
|
材料
|
閥體
|
球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
|
蝶板
|
鑄鋼、不銹鋼及特殊材料
|
密封圈
|
各種橡膠、聚四氟
|
閥桿
|
2Cr13、不銹鋼
|
填料
|
O型圈、柔性石墨O
|
D941X電動法蘭軟密封蝶閥執行標準:
制造標準
|
GB/T 122387-89
|
法蘭標準
|
GB9113-2000、GB17241.6-1998
|
結構長度標準
|
GB12221-89
|
檢驗標準
|
GB/T 13927-92
|
D941X電動法蘭軟密封蝶閥主要連接及外形尺寸:
公稱通徑
|
結構長度
|
外形尺寸(參考值)
|
連接尺寸(標準值)
|
0.6MPa
|
mm
|
inch
|
L
|
H
|
H0
|
A
|
B
|
D
|
D1
|
D2
|
n-d
|
50
|
2
|
108
|
63
|
306
|
180
|
200
|
140
|
110
|
88
|
4-14
|
65
|
2 1/2
|
112
|
70
|
321
|
180
|
200
|
160
|
130
|
108
|
4-14
|
80
|
3
|
114
|
83
|
346
|
180
|
200
|
190
|
150
|
124
|
4-18
|
100
|
4
|
127
|
105
|
387
|
180
|
200
|
210
|
170
|
144
|
4-18
|
125
|
5
|
140
|
115
|
411
|
180
|
200
|
240
|
200
|
174
|
8-18
|
150
|
6
|
140
|
137
|
447
|
270
|
280
|
265
|
225
|
199
|
8-18
|
200
|
8
|
152
|
164
|
572
|
270
|
280
|
320
|
280
|
254
|
8-18
|
250
|
10
|
250
|
206
|
646
|
270
|
280
|
375
|
335
|
309
|
12-18
|
300
|
12
|
270
|
230
|
738
|
380
|
420
|
440
|
395
|
363
|
12-22
|
350
|
14
|
290
|
248
|
761
|
380
|
420
|
490
|
445
|
413
|
12-22
|
400
|
16
|
310
|
289
|
877
|
450
|
470
|
540
|
495
|
463
|
16-22
|
450
|
18
|
330
|
320
|
938
|
480
|
490
|
595
|
550
|
518
|
16-22
|
500
|
20
|
350
|
343
|
993
|
480
|
490
|
645
|
600
|
568
|
20-22
|
600
|
24
|
390
|
413
|
1131
|
480
|
490
|
755
|
705
|
667
|
20-26
|
700
|
28
|
430
|
478
|
1476
|
640
|
660
|
860
|
810
|
772
|
24-26
|
800
|
32
|
470
|
525
|
1533
|
640
|
660
|
975
|
920
|
878
|
24-30
|
900
|
36
|
510
|
585
|
1655
|
750
|
860
|
1075
|
1020
|
978
|
24-30
|
1000
|
40
|
550
|
640
|
1765
|
850
|
900
|
1175
|
1120
|
1078
|
28-30
|
1200
|
48
|
630
|
755
|
1995
|
850
|
900
|
1405
|
1340
|
1292
|
32-33
|
1400
|
56
|
710
|
910
|
2310
|
1000
|
925
|
1630
|
1560
|
1510
|
36-36
|
1600
|
64
|
790
|
1030
|
2595
|
1000
|
925
|
1830
|
1760
|
1710
|
40-36
|
1800
|
72
|
870
|
1140
|
2810
|
1100
|
980
|
2045
|
1970
|
1918
|
44-39
|
2000
|
80
|
950
|
1250
|
3100
|
1100
|
980
|
2265
|
2180
|
2180
|
48-42
|
