QJB7.5/12-620-480/3

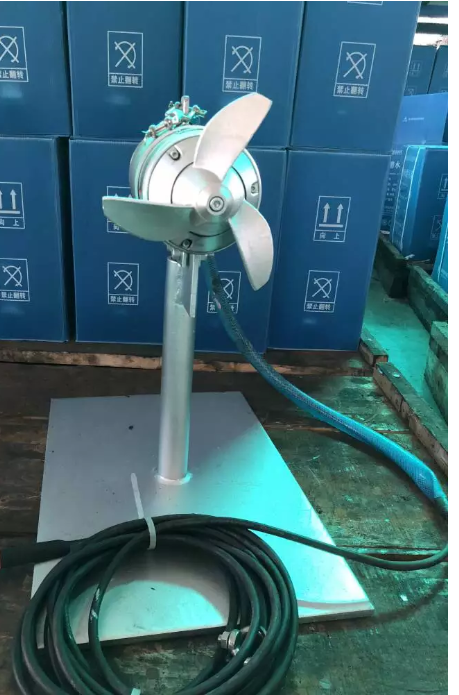

藍深潛水攪拌機

南京藍深不銹鋼潛水攪拌機規格型號

1、技術參數：

藍深潛水攪拌器性能技術要求：

     潛水攪拌器轉動平衡自如，無卡死、停滯、振動等現象。

     潛水攪拌機器作密封氣壓實驗，實驗壓力為3kg/m2，歷時5分鐘無泄漏現象。

     潛水攪拌機器采用雙機械密封結構和唇形密封組織，機械密封保證在15000小時內可靠運行而不需更換；

     潛水攪拌器引出電纜采用GB5013.2中YZW型橡套軟電纜或性能相同的其它電纜，單臺標準配置長度10m，電纜密封頭采用特殊硫化處理，以防電纜外皮破損，滲水至電機；

    潛水攪拌器表面噴涂防腐漆，其表面光亮，無污損，碰傷，裂痕等現象；

    潛水攪拌器油室內設有密封泄漏保護裝置；

    潛水攪拌器引出電纜中雙色線（黃/綠）規定為接地線，聯接可靠。接地標志明顯，在使用期內不易磨滅；

    潛水攪拌器槳葉及轉子采用動平衡試驗，平衡精度為G6.3；

潛水攪拌器定子繞組內設有潮氣傳感器，以防電機繞組受潮燒毀。

潛水攪拌器在規定的條件下，初次故障前平均運行時間不小于10000小時，整機使用壽命不小于20年。

3、結構設計要求：

3.1、主機

潛水攪拌機為直聯沖壓式結構，采用多級電機，葉片經沖壓成型，精度好，效率高，結構緊湊，體積小，重量輕，操作維護方便，使用壽命長。殼體全部采用不銹鋼304制造，外形美觀流暢。

潛水推進器采用擺線針輪減速結構，結構緊湊，體積小，重量輕，葉輪通過CFD軟件優化設計，水力性能好。

3.2、接線盒

接線盒與周圍液體、電機部分完全密封隔離；

冷卻：電機定子由周圍的液體冷卻。

3.3、葉片

潛水攪拌機葉片采用反扭曲曲線設計，使葉輪避免阻塞結渣。

潛水推進器葉片為二葉橡膠形，鋼制輪轂，有效防止了葉片的斷裂問題，葉片進口邊向后彎曲，具有長期自動清洗功能，用鎖緊螺母緊固在軸上，在起吊維修時，容易拆卸更換。

3.4、電機

電機繞組的絕緣等級為H等級，正常情況下，電機溫度不超過80℃。

3.5、油室

潤滑并冷卻密封裝置，軸承座及齒輪與電機和液體之間，油室起著減震和消音的作用，必要時可埋置一個氣囊裝置以減少和降低油室內的壓力上升。

3.6、軸承

潛水攪拌機軸承的運行壽命大于10萬小時；

考慮到軸承運行中的不利因素，因此選用的軸承壽命將高于上述值。本公司選用SKF進口軸承。

3.7、軸密封

潛水攪拌機有兩個機械密封和一個唇形密封組成。密封裝置材料：碳化鎢。

潛水攪拌機防腐及材質：電機殼：HT200防腐；葉 輪 軸：不銹鋼304；葉輪：不銹鋼304；螺釘、螺栓、螺母等聯接附件：不銹鋼304；

軸                     304不銹鋼

葉輪                  不銹鋼304滲氮處理或做其他硬度處理。

主機殼體              304不銹鋼

導軌安裝系統          不銹鋼304

O型圈                 丁晴橡膠

機械密封               碳化鎢

電控柜                 不銹鋼

配套現場不銹鋼控制箱

每臺潛水攪拌機均引出控制保護信號線，采用專用控制柜進行控制保護，具有對設備進行過載、缺相、短路、泄漏、超溫等保護功能和提供相應的信號指示，可確保機組可靠運行，并具有PLC接口。

潛水攪拌機的零部件清單：

潛水攪拌器配置說明

 潛水攪拌機售后服務承諾

所供設備產品保修為設備正常運轉后12個月，并對其進行終身維保。12個月免費保修期結束后，南京藍深在設備使用地區指定有能力的代理人對設備在必要時進行

       定期維護和修理。

提供24小時保障服務，藍深集團設有維修服務部，接到用戶通知后，將于2小

       時內予以響應，如有必要應在48小時內派技術人員趕到現場處理，維修直至故障完全排除（保質期內免費），恢復正常為止。

定期回訪用戶，了解設備運行情況，確保設備正常運轉。
