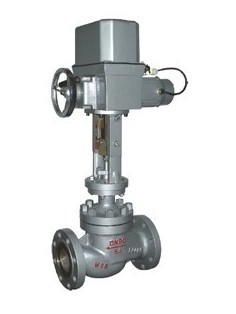

籠式雙座調節閥ZAZP,ZAZN,ZAZM 上海泉享閥門有限公司
籠式雙座調節閥ZAZP,ZAZN,ZAZM由電動執行機構與各種的閥體(單座、雙座、套筒)組配而成，而具備了各種閥的特點。電動調節閥以單相交流220V電源為動力，接受統一的標準電信號0-10mADC或4-20mADC，自動的控制閥門開度，達到對工作流量、壓力、溫度、液位等參數的自動控制，是生產過程自動調節的組成之一。廣泛用于電力、冶金、輕工、食品、石油、化工等工業的自動控制中。
產品名稱：電動單座調節閥，電動雙座調節閥，電動套筒調節閥
產品型號：ZAZP,ZAZN,ZAZM
產品規格：DN15-DN300
公稱壓力：1.6-6.4MPa
介質溫度：-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
籠式雙座調節閥特點：ZAZ(PNM)型調節閥由電動執行機構與各種品種的閥體組配而成，而具備了各種閥的特點。電動調節閥以單相交流220V電源為動力，接受統一的標準點信號0-10mADC或4-20Mad，自動的控制閥門開度，達到對工作流量、壓力、溫度、液位等參數的自動控制，是生產過程自動調節的組成之一。廣泛用于電力冶金、輕工、食品、石油、化工等工業自動控制中。
由電動執行機構和調節閥連接組合后經過機械連接裝配、調試安裝構成電動調節閥。
籠式雙座調節閥規格與技術參數
| 公稱通徑DN(mm) |
3/4” |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
額定流量
系數kv |
單座 |
P |
0.08～0.8 |
1.2～5.0 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
|
|
| 雙座 |
N |
|
|
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
| 套筒 |
M |
|
|
15 |
|
20 |
30 |
|
75 |
115 |
|
240 |
350 |
|
|
| 公稱壓力(MPa) |
1.6 4.0 6.0 |
| 行程 |
10 |
16 |
25 |
40 |
60 |
100 |
| 信號 |
DKZ-310/310C |
DKZ-410/410C/510/510C |
DKZ-510/510C |
| 電動執行器型號 |
Ⅱ型0-10mA DC Ⅲ型4-20mA DC |
| 介質溫度℃ |
-200～+200、-40～+250(常溫) -40～+450(中溫) -250～-60(低溫) |
| 流量特性 |
直線 百分比 |
| 可調范圍 |
30:1 |
閥
體
材
質 |
公
稱
壓
力
(MPa) |
0.6 |
|
低溫：ZG1Cr18Ni9Ti |
| 1.6 |
常溫:HT200 |
| 4.0 |
|
低溫:ZG1Cr18Ni9Ti |
| 常溫:ZG230-450、ZG1Cr18Ni9Ti |
| 中溫:ZG230-450、ZG1Cr18Ni9Ti |
| 6.4 |
低溫:ZG1Cr18Ni9Ti |
| 常溫:ZG230-450、ZG1Cr18Ni9Ti |
| 中溫:ZG230-450、ZG1Cr18Ni9Ti |
| 法蘭尺寸 |
管連接 |
鑄鋼法蘭按JB77-59，鑄鐵法蘭按JB79-59 |
| 法蘭型式 |
法蘭密封型式按JB77-59，其中PN6.0法蘭按準糟式
鑄鋼法蘭按光滑式，鑄鐵法蘭按凹式 |
| 閥芯材質 |
1Cr18Ni9Ti |
| 上閥蓋型式 |
普通式(常溫型)，熱片式(中溫型)，長勁式(低溫式) |
籠式雙座調節閥主要技術性能指標
| 項目 |
指標 |
| 基本誤差％ |
±5.0 |
| 回差％ |
3.0 |
| 死區％ |
3.0 |
| 泄漏量 |
單座閥 |
10 -4 ×閥額定容量 |
| 雙座閥 |
10 -3 ×閥額定容量 |
| 套筒閥 |
10 -3 ×閥額定容量 |
籠式雙座調節閥允許壓差
(雙座調節一般可承受較大壓差，單座調節閥差壓可參考下表先用)
| 使用情況 |
閥芯處于流開狀態，關閉時閥后壓力P2＝0 |
公稱通徑
DN(mm) |
閥座直徑
DN(mm) |
執行機構
有效推力
(N) |
允許壓差(sMPa) |
| 電動直通單座調節閥 |
| PN1.6(MPa) |
PN6.4(MPa) |
| 3/4 |
3 |
4 |
5 |
|
|
|
| 6 |
7 |
8 |
| |
10 |
12 |
15 |
20 |
400,1000,2500 |
公稱壓力 |
3.8 |
2.7 |
1.7 |
1.0 |
| 公稱壓力 |
4.34.3 |
2.5 |
| 25 |
26 |
400,1000,2500 |
0.5 |
公稱壓力 |
0.6 |
3.6 |
|
| 32 |
32 |
0.4 |
公稱壓力 |
0.4 |
2.3 |
|
| 40 |
40 |
400,1000
2500，6400 |
0.7 |
1.0 |
0.7 |
1.5 |
|
| 50 |
50 |
0.5 |
1.0 |
0.5 |
1.0 |
|
| 65 |
66 |
6400，16000 |
1.4 |
1.4 |
| 80 |
80 |
1.0 |
1.0 |
| 100 |
100 |
0.6 |
0.6 |
| 125 |
125 |
6400，16000 |
0.5 |
1.0 |
0.5 |
1.0 |
| 150 |
150 |
0.3 |
0.7 |
0.3 |
0.7 |
| 200 |
200 |
0.2 |
0.4 |
0.2 |
0.4 |
| 250 |
|
16000 |
0.3 |
0.3 |
| 300 |
|
0.2 |
0.2 |
籠式雙座調節閥外形尺寸
1、電動單座調節閥;電動雙座調節閥
公稱通徑
DN |
A |
B |
L |
H |
H1 |
| ZAZP |
ZAZP |
| PN1.6 |
PN4.0 |
PN6.4 |
普通型 |
熱片型 |
普通型 |
熱片型 |
ZAZP |
ZAZP |
| 20 |
490 |
230 |
180 |
185 |
190 |
495 |
655 |
/ |
/ |
65 |
/ |
| 25 |
490 |
230 |
185 |
190 |
205 |
676 |
928 |
787 |
937 |
112 |
117 |
| 32 |
490 |
230 |
200 |
210 |
220 |
793 |
940 |
793 |
943 |
118 |
120 |
| 40 |
490 |
230 |
220 |
230 |
240 |
812 |
963 |
832 |
982 |
129 |
139
|
| 50 |
490 |
230 |
250 |
255 |
265 |
842 |
693 |
842 |
992 |
144 |
144 |
| 65 |
520 |
230 |
275 |
285 |
295 |
967 |
1127 |
987 |
1147 |
178 |
188 |
| 80 |
520 |
230 |
305 |
310 |
325 |
990 |
1142 |
1017 |
1177 |
191 |
208 |
| 100 |
520 |
230 |
350 |
355 |
370 |
999 |
1151 |
1041 |
1207 |
195 |
220 |
| 125 |
520 |
230 |
410 |
425 |
440 |
1092 |
1307 |
1142 |
1357 |
245 |
270 |
| 150 |
520 |
230 |
450 |
460 |
475 |
1112 |
1327 |
1162 |
1377 |
255 |
280 |
| 200 |
520 |
230 |
550 |
560 |
570 |
1187 |
1402 |
1244 |
1459 |
290 |
320 |
2、電動套筒調節閥
公稱通徑
DN |
L(mm) |
A(mm) |
B(mm) |
H(mm) |
H2(mm) |
H1 |
| PN1.6 |
PN64 |
普通型 |
熱片型 |
PN1.6 |
PN64 |
|
| 25 |
184 |
230 |
2208.5 |
132 |
834.5 |
1304.5 |
75 |
50.3 |
| 40 |
222 |
260 |
871.5 |
1421.5 |
95 |
|
| 50 |
254 |
300 |
874.5 |
1424.5 |
98 |
75.5 |
| 80 |
295 |
380 |
208.5
252 |
132
177 |
1102.5 |
1807.5 |
130 |
|
| 100 |
350 |
430 |
1138.9 |
1843.5 |
156 |
|
| 150 |
480 |
550 |
1437.5 |
2298.5 |
208 |
|
| 200 |
600 |
650 |
1579.5 |
2537.5 |
350 |
籠式雙座調節閥工作原理
工作電源：DC24V,AC220V ,AC380V等電壓等級。通過接收工業自動化控制系統的信號(如：4~20mA)來驅動閥門改變閥芯和閥座之間的截面積大小控制管道介質的流量、溫度、壓力等工藝參數。實現自動化調節功能。
籠式雙座調節閥流量特性介紹
電動調節閥的流量特性，是在閥兩端壓差保持恒定的條件下，介質流經電動調節閥的相對流量與它的開度之間關系。
電動調節閥的流量特性有：線性特性，等百分比特性及拋物線特性三種。
電動套筒調節閥應用領域：電力、化工、冶金、環保、水處理、輕工、建材等工業自動化系統領域。
電動套筒調節閥安裝：電動調節閥最適宜安裝為工作活塞上端在水平管線下部。溫度傳感器可安裝在任何位置，整個長度必須浸入到被控介質中。電動調節閥一般包括驅動器，接受驅動器信號(0-10V或4-20MA)來控制閥門進行調節，也可根據控制需要，組成智能化網絡控制系統，優化控制實現遠程監控。
籠式雙座調節閥類似產品
與電動調節閥功能相似的還有：自力式調節閥（自力式調節閥不需外加能源，通過調節設定點控制溫度。當溫度升高，閥門根據溫度變化成比例的關閉）自力式調節閥包含一個控制閥和一個溫控器(包含一個溫度傳感器、一個設定點調整器、一個毛細管和一個工作活塞)，電動執行器 依靠選擇不同的溫度狀態應用。溫度調節閥根據液體膨脹原理操作，如果在傳感器上的溫度升高，將使得液體填充物同時加熱并膨脹，在工作活塞的作用下閥門關閉，此時將冷卻介質。通過設定點鍵可以一步步調整，電動二通閥可以在標尺上讀出。所有的溫控器都配有一個超溫安全保護設備。
電動調節閥的使用和維修
隨著我國工業的迅速發展，電動調節閥在冶金、石油化工等領域的應用越來越廣泛，其穩定性、可靠性也顯得越來越重要，它的工作狀態的好壞將直接影響自動控制過程，本文將詳細闡述電動調節閥的使用和維修。
電子式電動單座調節閥，是由直行程全電子式電動執行機構和頂導向式直通低流阻單座閥組成。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確，直接接受調節儀表輸入的(4-20mA DC 0-10mA DC或1-5V DC)等控制信號及單相電源即可控制運轉，實現對工藝管路流體介質的自動調節控制，廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。
籠式雙座調節閥安裝使用注意事項
新設計、安裝的控制系統，為了確保調節閥在開車時能正常工作，并使系統安全運行，新閥在安裝之前，應首先檢查閥上的銘牌標記是否與設計要求相符。同時還應對以下項目進行調試。
本誤差限；全行程偏差；回差；死區；泄漏量(在要求嚴格的場合時進行)。
如果是對原系統中調節閥進行了大修，除了對上述各項進行校驗外，還應對舊閥的填料函和連接處等部位進行密封性檢查。
在現場使用中，很多往往不是因為調節閥本身質量所引起，而是對調節閥的安裝使用不當所造成，如安裝環境、安裝位置及方向不當或者是管路不清潔等原因所致。因此電動調節閥在安裝使用時要注意以下幾方面：
(1)調節閥屬于現場儀表，要求環境溫度應在－25～60℃范圍，相對濕度≤95%。如果是安裝在露天或高溫場合，應采取防水、降溫措施。在有震源的地方要遠離振源或增加防振措施。
(2)調節閥一般應垂直安裝，特殊情況下可以傾斜，如傾斜角度很大或者閥本身自重太大時對閥應增加支承件保護。
(3)安裝調節閥的管道一般不要離地面或地板太高，在管道高度大于2 m時應盡量設置平臺，以利于操作手輪和便于進行維修。
(4)調節閥安裝前應對管路進行清洗，排除污物和焊渣。安裝后，為保證不使雜質殘留在閥體內，還應再次對閥門進行清洗，即通入介質時應使所有閥門開啟，以免雜質卡住。在使用手輪機構后，應恢復到原來的空檔位置。
(5)為了使調節閥在發生故障或維修的情況下使生產過程能繼續進行，調節閥應加旁通管路。 同時還應特別注意，調節閥的安裝位置是否符合工藝過程的要求
(6)電動調節閥的電氣部分安裝應根據有關電氣設備施工要求進行。如是隔爆型產品應按《爆炸危險場所電氣設備安裝規范》要求進行安裝。如現場導線采用SBH型或其它六芯或八芯、外徑為??11.3 mm左右的膠皮安裝電纜線。在使用維修中，在易爆場所嚴禁通電開蓋維修和對隔爆面進行撬打。同時在拆裝中不要磕傷或劃傷隔爆面，檢修后要還原成原來的隔爆要求狀態。
(7)執行機構的減速器拆修后應注意加油潤滑，低速電機一般不要拆洗加油。裝配后還應檢查閥位與閥位開度指示是否相符。
定貨須知：
1.ZAZM籠式雙座調節閥產品型號與名稱 2.ZAZM籠式雙座調節閥公稱通徑DN(mm) 3.ZAZM電籠式雙座調節閥公稱壓力 4.ZAZM電動套筒節閥流量特性 5.ZAZM電動套筒節閥體材質 6.ZAZM電動套筒節閥額定流量系數 7.ZAZM電動套筒節閥介質種類和溫度范圍 8.ZAZM電動套筒節閥閥前后壓力(壓差) 9.ZAZM電動套筒節閥電源電壓和控制信號 10.ZAZM電動套筒節閥其它特殊要求
若已經由設計單位選定雙德閥門公司的型號，請按型號直接向我司銷售部訂購。
當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的雙德閥門公司專家為您審核把關。
