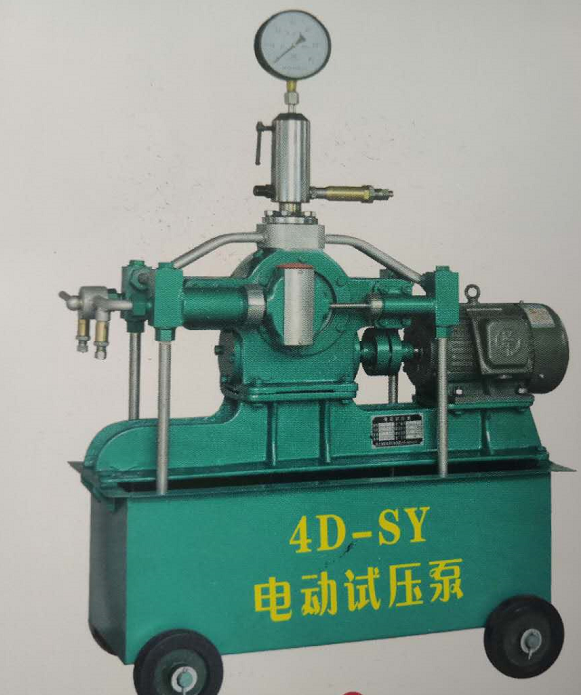

4D-SY3.5型電動試壓泵是電動四柱塞、往復移動式試壓泵，**各類壓力容器、管道閥門、鍋爐系統、機器等水壓試驗和實驗室中獲得高壓液體的理想設備。工作介質是清水，乳化液或運動粘度不大于45mm2/s的油品。工作環境 5℃～60℃。 工作參數如下：
型 號
|
4D-SY/3.5MPa
|
4D-SY/35MPa
|
|
額定壓力MPa
|
3.5
|
35
|
|
流量L/h
|
高壓時560 低壓時1120
|
高壓時44 低壓時592
|
|
柱塞直徑mm
|
46
|
高壓缸13 低壓缸46
|
|
行程mm
|
67
|
|
往復次數min-1
|
42
|
|
電機參數
|
功率3KW，轉速1450r/min
|
|
外形尺寸 長×寬×高mm
|
1020×470×1335
|
|
重量kg
|
215
|
二、結構說明
泵由電機經彈性聯軸器傳至蝸輪軸。在蝸輪軸上裝有兩只偏心輪、經導體和滑塊的作用，把圓周運動轉變?yōu)橥鶑?fù)運動。四個柱塞連在導體上，借減速箱兩側呈左右對稱形式固定四個水缸。減速箱機座裝在水箱上，水箱下部裝有四個移動滾輪。泵的出口裝有安全閥，出廠前已經調整好，在試驗壓力超過規定值時，安全閥可自動打開，可以避免發生意外事故。 安全閥不能當作溢流閥使用，嚴禁用戶隨意調整安全閥。
三、操作說明
1、開車前準備工作：
（1）檢查減速箱內潤滑油油面，使其保持在油標的水平中心位置。
�。�2）檢查介質是否清潔，不允許使用含有泥沙的污水，以免堵塞管路、磨壞柱塞或使進出水閥密封不嚴而造成故障。
�。�3）檢查并旋緊各處螺塞；選擇合適的壓力表裝到氣瓶上（工作壓力不大于表壓的 2/3 ）。
�。�4）把被試的容器與泵連接好；檢查電路絕緣及安全情況。
2、操作：
�。�1）：打開聯通閥（手柄處于水平位置），啟動電動機，此時大水缸不發生壓水作用。先將排氣閥打開，待排氣閥排水后，泵運轉無異常情況，再關閉排氣閥。泵運轉正常后，關閉聯通閥（手柄下垂位置）。此時四個缸同時工作，進行充水。充水后觀察壓力表數值，當壓力達到 2.8MPa 時，打開聯通閥（手柄水平位置），兩個高壓缸交替工作，使壓力徐徐上升。
（2）達到所需要的壓力后停車保壓，檢查被試容器。
（3） 注意事項： 減速箱在運轉中應均勻無噪音、雜音及阻滯現象；減速箱的潤滑油應保持在80℃以下，**不超過 85 ℃；在工作中如漏水應停止工作并檢修，水中不允許有泥沙纖維等雜物；氣瓶內應保持一定空氣，以減輕壓力表受泵水壓的脈沖；**不允許超壓。
四、維 護
1、水箱在加清潔水前必須清洗干凈，不允許在箱內積儲污物或其它雜物。
2、在減速箱內所加的潤滑油應該是齒輪油，冬季用HL-20 、夏季用 HL-30 。
3、新泵視情況應每30 小時換油一次，經兩次更換后，可逐漸延長至 500 小時更換一次。
4、在更換牛皮墊圈時，應預先把牛皮墊圈用亞麻油浸透。
5、泵長期停放，應把水排凈，并把機器外部沒有涂油的地方都涂上機油，并拆開安全閥擦干所有零件后，涂上機油，重新裝好。并在柱塞、導體、水缸等零件未涂漆的加工表面均涂以黃甘油或工業凡士林。
6、 試壓泵在室外使用如遇冬季或氣候變化將達冰點時，工作介質應使用適當?shù)姆纼鰟�，以防結冰，避免損壞零件，影響使用。 如采用變性酒精為防凍劑，配比見下表：
溫度℃
|
0～-10
|
-10～-20
|
-20～-30
|
-30～-40
|
|
90°變性酒精的%
|
33
|
45
|
54
|
70
|
|
備注
|
其余為水
|
五、一般故障解決
故 障
|
原 因
|
解 決 方 法
|
|
壓力不均勻或壓力表指針擺動不上升。
|
1、進出水閥不嚴密影響流量。2、過濾網被堵塞，或管道連接處漏水。3、水箱水面過低或水不清潔。4、柱塞之填料處漏水。
|
1、研磨進出水閥，使其嚴密。2、清理濾網，擰緊接頭或換墊圈。3、加水或更換清潔水。4、填料太松，應進行調整更換。
|
|
所需功率過大。
|
1、柱塞密封填料太緊。2、柱塞已彎曲，與水缸發生干涉。3、低壓水缸超壓，聯通閥未及時打開。4、蝸桿與蝸輪接觸不良，變位或哎毛。5、導體與滑塊潤滑不良，哎毛或擦傷。 6、減速箱油少，或某處潤滑情況不良。
|
1、進行適當放松填料。2、進行檢查并糾正或更換柱塞。3、及時打開聯通閥。4、進行檢修。5、應進行注油修正。6、及時補充潤滑油。
|
|
壓力變化大。
|
1、氣瓶內無空氣。
|
打開放水閥，調整瓶內水位。
|
|
減速箱潤滑油過熱。
|
1、潤滑油不合適或潤滑油太臟2、潤滑油過多
|
1、應調換潤滑油。2、放低油面至油位高度。
|
|
安全閥漏水。
|
1、閥頂錐面密合不良。
|
研磨閥頂錐面，使其密合良好。
|
