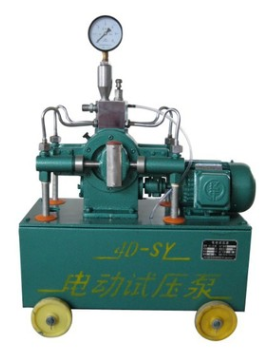

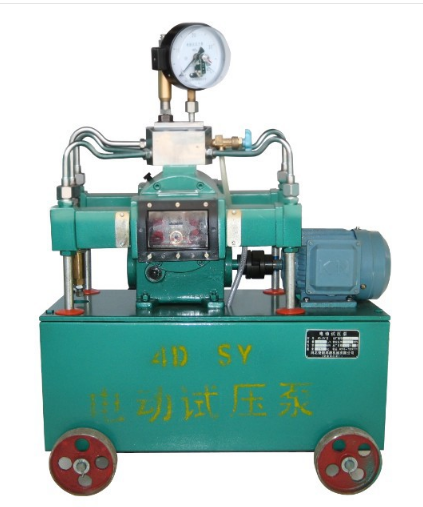

4D-SY200/3、4D-SY150/5型電動試壓泵
試壓泵|電動試壓泵|壓力自控試壓泵|壓力自控遙控試壓泵
4D-SY200/3、4D-SY150/5型電動試壓泵，是四柱塞，往復移動式試壓泵，供容器，管道設備，鍋爐系統，閥門以及其它機械，儀器的產品零件，作水壓或油壓密封試驗，強度試驗，本泵適用于各試驗室、工礦施工現場。
二、技術參數
| 型號
額定排出壓力MPa
|
流量L/h
|
柱塞直徑mm
|
往復
次數
|
配套電機功率KW
|
外形尺寸
長×寬×高mm
|
重量kg
|
|
4D-SY200/3
|
3
|
200
|
24
|
34
|
0.75
|
675×400×900
|
80
|
|
4D-SY150/5
|
5
|
150
|
20
|
工作壓力 3Mpa
流 量 200L/h
柱塞直徑 φ24mm(4個)
柱塞行程長度 55mm
柱塞每分鐘往復次數 34次/min
出水口安裝尺寸 m22×1.5（外螺紋）
電動機功率 750W
電動機轉速 1380rpm
外形尺寸（長×寬×高） 650×300×850（mm）
重 量 80kg
三、結構說明
4D-SY200/3型電動試壓泵，由水箱、減速機、集水體、安全閥、水缸等組成。
電動機采用直接連接，安裝在減速箱上。通過蝸桿與蝸輪傳動，減速比為1：40。
在蝸輪的兩端裝有偏心、滑塊、導體，導體的兩側水平方向分別固定著一個柱塞，柱塞裝入水缸，然后將水缸平行固
定在減速箱兩側，當電動機起動后由蝸桿與蝸輪傳動，使偏
心旋轉帶動滑塊在導體內上下滑動，將圓周運動改變?yōu)橥鶑?fù)運動，達到由導體帶動柱塞，使各水缸內的工作容積不斷發生變化的目的。
當柱塞為吸入行程時，由于水缸的工作容積增大，造成部分真空，水箱內的水通過濾網、進水管、進水閥而進入水缸內。當柱塞為排出行程時，進水閥因自重而自動關閉，排水閥被頂開，水經過連接管，穩壓閥、匯集于集水體、氣瓶，*后被輸送到受試壓容器內。集水體側面有出水口，是連接被試壓容器的通口，頂部安裝氣瓶，氣瓶頂部裝壓力表。集水體內部裝有穩壓閥，安全閥在穩壓閥下部，如果壓力超過工作壓力，安全閥自動打開，排水經聚氯乙烯管回到水箱，保證壓力穩定。
